Equações Diferenciais na Engenharia Elétrica

As equações diferenciais são ferramentas matemáticas fundamentais utilizadas em diversas áreas do conhecimento, sendo particularmente indispensáveis na engenharia elétrica. Elas descrevem a relação entre funções e suas derivadas, permitindo modelar sistemas que evoluem ao longo do tempo ou em resposta a variações em diferentes parâmetros. Este artigo explora as aplicações dessas equações no campo da engenharia elétrica, destacando sua importância em diversas subáreas, como circuitos elétricos, controle de sistemas, análise de sinais e fenômenos eletromagnéticos.

1. Circuitos Elétricos

Uma das aplicações mais diretas das equações diferenciais na engenharia elétrica é na análise de circuitos elétricos. Circuitos que contêm componentes como resistores, capacitores e indutores são frequentemente modelados por equações diferenciais.

1.1 Circuitos RC, RL e RLC

Considere um circuito RC simples, composto por um resistor (R) e um capacitor (C) em série com uma fonte de tensão. A relação entre a corrente e a tensão no capacitor é dada pela equação diferencial:

$V(t) = IR + \frac{1}{C} \int I(t) \, dt$

Diferenciando ambos os lados em relação ao tempo, obtemos:

$\frac{dV(t)}{dt} = R \frac{dI(t)}{dt} + \frac{I(t)}{C}$

Essa é uma equação diferencial de primeira ordem que descreve como a corrente varia ao longo do tempo em resposta à aplicação de uma tensão. Em circuitos mais complexos, como os que contêm indutores (L), a análise requer o uso de equações diferenciais de segunda ordem. Por exemplo, para um circuito RLC (resistor, indutor e capacitor em série), a equação diferencial que descreve a corrente $I(t)$ é:

$L \frac{d^2I(t)}{dt^2} + R \frac{dI(t)}{dt} + \frac{1}{C} I(t) = V(t)$

A solução desta equação fornece informações sobre o comportamento transitório e o regime permanente do circuito, aspectos cruciais para o design de circuitos eletrônicos.

2. Sistemas de Controle

Na engenharia de controle, as equações diferenciais são usadas para modelar e projetar sistemas de controle de tempo contínuo. Esses sistemas podem ser representados por equações diferenciais lineares de ordem arbitrária.

2.1 Modelagem de Sistemas Dinâmicos

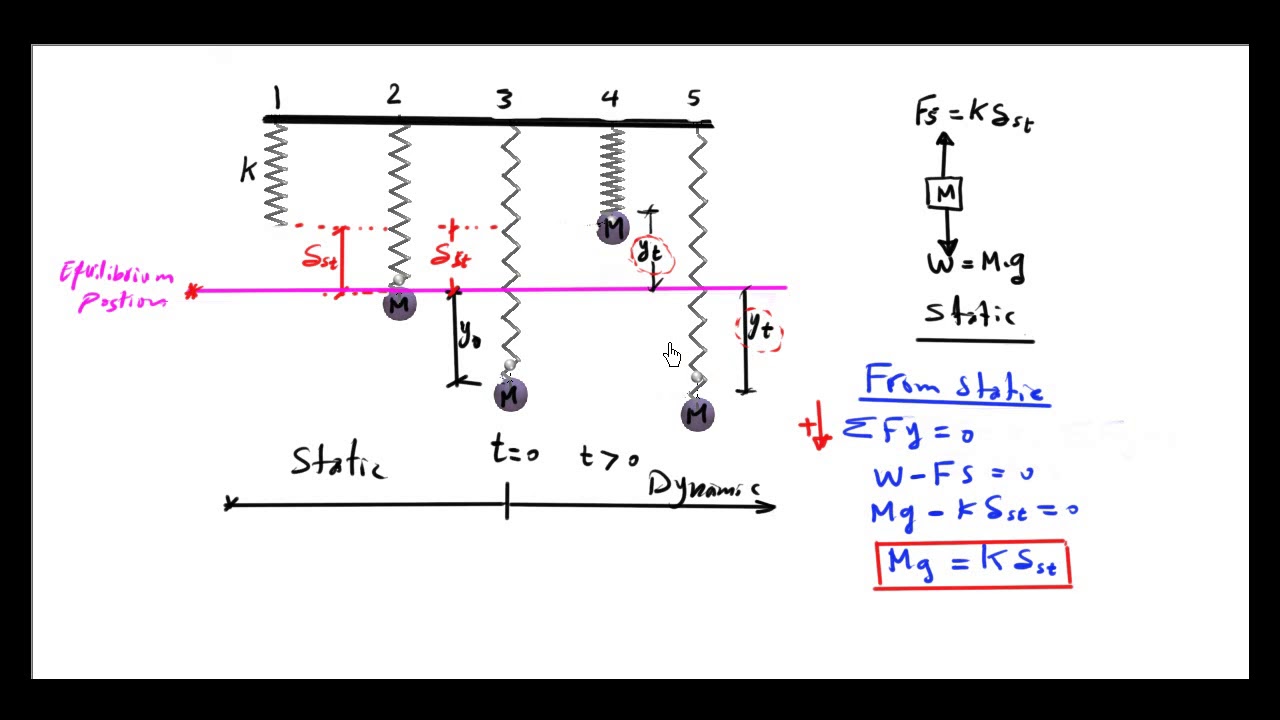

Um sistema dinâmico típico é descrito por uma equação diferencial de segunda ordem do tipo:

$\frac{d^2x(t)}{dt^2} + 2 \zeta \omega_n \frac{dx(t)}{dt} + \omega_n^2 x(t) = \omega_n^2 u(t)$

onde $x(t)$ é a variável de estado (por exemplo, a posição de um motor), $u(t)$ é a entrada (como uma tensão aplicada), $\zeta$ é o fator de amortecimento, e $\omega_n$ é a frequência natural do sistema.

Ao resolver essa equação, pode-se determinar a resposta do sistema a diferentes entradas, como uma entrada degrau ou um impulso. Esse processo é essencial para o design de controladores que garantam o desempenho desejado, como estabilidade e resposta rápida sem oscilações indesejadas.

2.2 Análise de Estabilidade

As equações diferenciais também são utilizadas para analisar a estabilidade dos sistemas de controle. Um sistema é considerado estável se suas respostas a qualquer perturbação inicial tenderem a zero à medida que o tempo avança. Isso pode ser analisado resolvendo a equação característica associada ao sistema, que é derivada das equações diferenciais que o descrevem. Os polos da função de transferência, que são as raízes da equação característica, determinam se o sistema é estável ou instável.

3. Análise de Sinais

A análise de sinais é outra área em que as equações diferenciais desempenham um papel crucial. Em particular, elas são usadas para modelar e processar sinais em sistemas de comunicação e processamento de áudio.

3.1 Filtragem de Sinais

Filtros analógicos, como os filtros passa-baixa, passa-alta e passa-banda, podem ser descritos por equações diferenciais. Por exemplo, um filtro passa-baixa de primeira ordem pode ser representado pela equação diferencial:

$\tau \frac{dy(t)}{dt} + y(t) = x(t)$

onde $x(t)$ é o sinal de entrada, $y(t)$ é o sinal de saída, e $\tau$ é a constante de tempo do filtro. A solução dessa equação mostra como o filtro atenua as componentes de alta frequência do sinal de entrada, passando apenas as de baixa frequência.

Em filtros mais complexos, as equações diferenciais de ordens superiores são utilizadas para modelar a resposta do sistema, permitindo um controle preciso sobre as frequências que são filtradas.

4. Fenômenos Eletromagnéticos

A engenharia elétrica também lida com fenômenos eletromagnéticos, onde as equações diferenciais desempenham um papel fundamental na descrição e análise.

4.1 Equações de Maxwell

As equações de Maxwell são um conjunto de equações diferenciais parciais que formam a base da teoria clássica do eletromagnetismo. Elas descrevem como os campos elétrico e magnético evoluem no espaço e no tempo. Essas equações são:

1. Lei de Gauss para o campo elétrico:
   $\nabla \cdot \mathbf{E} = \frac{\rho}{\epsilon_0}$

2. Lei de Gauss para o campo magnético:
   $\nabla \cdot \mathbf{B} = 0$

3. Lei de Faraday da indução:
   $\nabla \times \mathbf{E} = -\frac{\partial \mathbf{B}}{dt}$

4. Lei de Ampère-Maxwell:
   $\nabla \times \mathbf{B} = \mu_0 \mathbf{J} + \mu_0 \epsilon_0 \frac{\partial \mathbf{E}}{dt}$

Essas equações são aplicadas em várias subáreas da engenharia elétrica, como no design de antenas, análise de ondas eletromagnéticas e em comunicações sem fio. A solução dessas equações diferenciais parciais permite entender a propagação de ondas eletromagnéticas, a interação entre materiais e campos, e muitos outros fenômenos.

4.2 Linhas de Transmissão

As linhas de transmissão, que são usadas para transportar energia elétrica de uma localização para outra, também podem ser modeladas usando equações diferenciais. A equação telegráfica, que descreve a tensão e a corrente ao longo de uma linha de transmissão, é uma equação diferencial parcial do tipo:

$\frac{\partial^2 V(z,t)}{\partial z^2} = L \frac{\partial I(z,t)}{\partial t} + RC \frac{\partial V(z,t)}{\partial t}$

Essa equação é crucial para entender como os sinais se propagam ao longo de cabos coaxiais, linhas de transmissão de alta tensão
