A compreensão aprofundada da estrutura e componentes da placa-mãe é fundamental para qualquer estudo que envolva tecnologia de computadores, seja na área de engenharia, tecnologia da informação ou até mesmo em setores de manutenção e montagem de sistemas computacionais. A placa-mãe, muitas vezes referida também como motherboard, é o elemento central que possibilita a integração e a comunicação entre todos os componentes essenciais que compõem um sistema de computação. Sua complexidade, variedade de componentes e funções específicas fazem dela um elemento de extrema importância, cuja escolha e entendimento impactam diretamente na performance, estabilidade e escalabilidade de qualquer equipamento eletrônico.
Este artigo, publicado na plataforma Meu Kultura, apresenta uma análise detalhada de cada aspecto que define a estrutura e os componentes da placa-mãe, proporcionando uma compreensão abrangente e aprofundada. Desde sua arquitetura física até seus componentes internos, passando pelos sistemas de energia e conectividade, cada elemento será descrito com foco na sua função, tecnologia envolvida e interação com outros componentes do sistema. A intenção é oferecer um conteúdo completo, que sirva tanto para estudantes quanto para profissionais que desejam aprofundar seus conhecimentos sobre esse componente vital dos sistemas de computação modernos.
1. Introdução ao Papel Fundamental da Placa-Mãe
Na arquitetura de qualquer computador, a placa-mãe representa a espinha dorsal do sistema. Ela não apenas conecta todos os componentes físicos, mas também gerencia a comunicação de dados, energia e controle entre eles. Sem ela, a interação entre o processador, memória, armazenamento, dispositivos periféricos e componentes de expansão simplesmente não ocorreria de forma eficiente ou organizada.
A sua função transcende a mera conexão física; ela fornece um ambiente controlado e organizado, onde cada componente pode operar de forma coordenada. Além disso, a placa-mãe atua como uma plataforma de suporte para a implementação de tecnologias emergentes, como suporte a altas taxas de transferência de dados, conectividade avançada com redes de alta velocidade, e compatibilidade com diferentes padrões de armazenamento e processamento.
2. Estrutura Física: A Arquitetura de uma Placa-Mãe
2.1. Material e Construção
Fisicamente, a placa-mãe é uma grande placa de circuito impresso (PCB), composta por uma matriz de vias condutoras, camadas de isolamento, componentes eletrônicos e conectores. A sua construção envolve materiais de alta qualidade para garantir durabilidade, resistência térmica e estabilidade elétrica. A maioria das placas modernas utiliza substratos de fibra de vidro reforçada com camadas de cobre para as trilhas condutoras.
2.2. Design e Layout
O layout da placa segue uma arquitetura que prioriza a eficiência na circulação de sinais e a minimização de interferências eletromagnéticas (EMI). Os componentes mais críticos, como o processador e a memória, são posicionados próximos aos conectores de energia e ao chipset, de modo a minimizar o comprimento das linhas de sinal e reduzir perdas e ruídos. As trilhas são cuidadosamente planejadas para evitar cruzamentos desnecessários, e os componentes de alta frequência são colocados em áreas isoladas para evitar interferências.
2.3. Tamanhos e Formatos
As principais variações de tamanho e formato incluem as séries ATX, microATX e mini-ITX, cada uma destinada a diferentes tipos de sistemas. O padrão ATX, por exemplo, é o mais comum em desktops de alta performance, oferecendo uma quantidade maior de slots de expansão e conexões. Já as placas mini-ITX são projetadas para sistemas compactos, com espaço limitado, mas ainda assim capazes de suportar componentes essenciais.

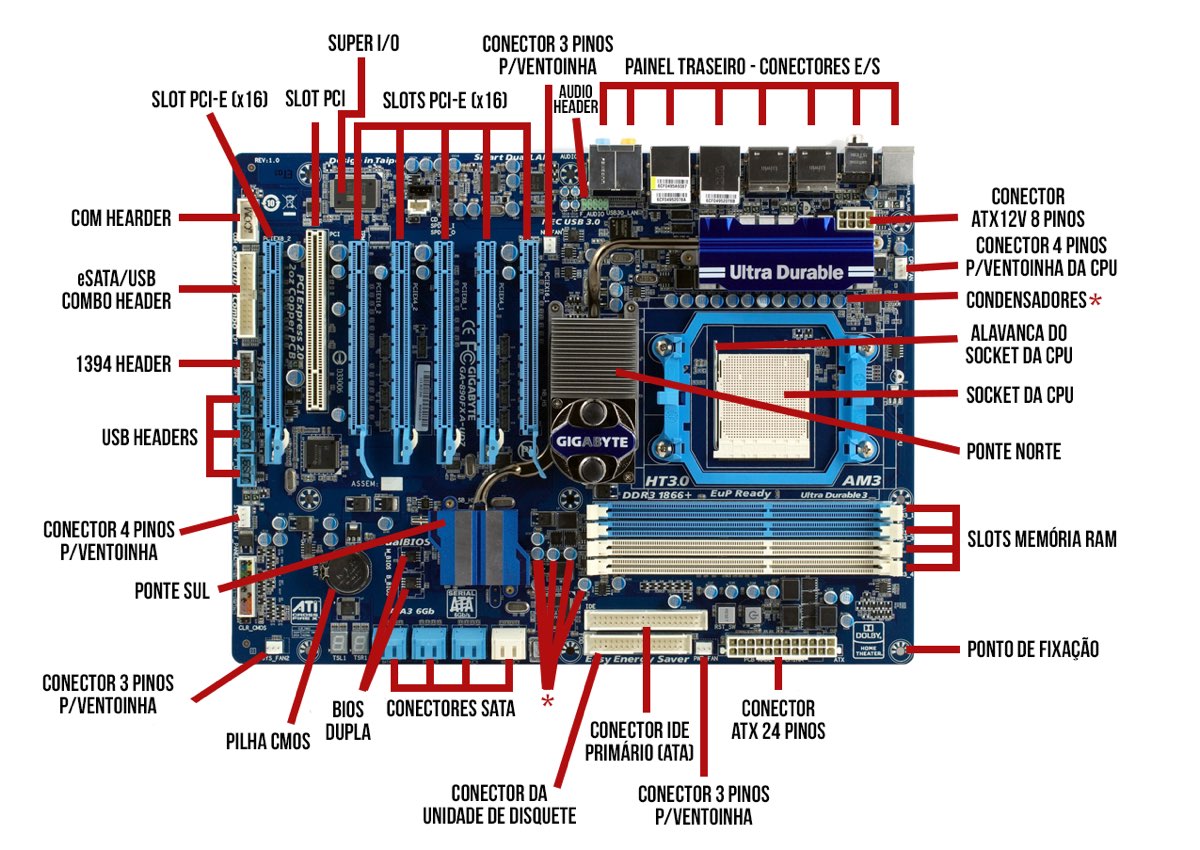

3. Componentes Essenciais da Placa-Mãe
A seguir, uma análise detalhada dos componentes mais relevantes que constituem a placa-mãe, suas funções específicas e sua importância para o funcionamento do sistema.
3.1. Soquete do Processador (CPU Socket)
O soquete é a interface física onde o processador é instalado, desempenhando um papel crítico na compatibilidade e na estabilidade do sistema. Existem diferentes tipos de soquetes, cada um projetado para suportar uma geração específica de processadores. Os mais comuns atualmente incluem o LGA 1151, LGA 1200, AM4, entre outros.
O design do soquete garante contato elétrico preciso entre os pinos ou contatos do processador e as trilhas da placa-mãe, facilitando a transferência de sinais e energia. A instalação do processador requer cuidado extremo, pois o contato inadequado pode levar a falhas na comunicação, superaquecimento ou até danos físicos aos componentes. Além disso, a compatibilidade do soquete com o chipset e a memória é essencial para garantir o funcionamento adequado do sistema.
3.2. Chipset: O Núcleo de Controle
O chipset é considerado o cérebro da placa-mãe, coordenando as operações entre o processador, memória, dispositivos de armazenamento e periféricos. Ele é composto por um conjunto de circuitos integrados que gerenciam a comunicação de alta velocidade e o controle de entrada e saída.
Historicamente, o chipset era dividido em dois componentes principais: o Northbridge (chipset norte) e o Southbridge (chipset sul). O Northbridge gerenciava as conexões de alta velocidade, como a comunicação entre o processador, memória RAM e a placa de vídeo. O Southbridge controlava dispositivos de menor velocidade, como portas USB, dispositivos de armazenamento SATA, áudio e rede.
Nos sistemas modernos, essa divisão foi integrada em um único chip, simplificando o design, reduzindo custos e aumentando a eficiência. A evolução do chipset acompanha a evolução tecnológica, suportando novas interfaces como PCIe 4.0 ou 5.0, DDR4 ou DDR5, e tecnologias de conectividade como Wi-Fi 6 e Thunderbolt.
3.3. Memória RAM (Random Access Memory)
A memória RAM é a principal memória de trabalho do sistema. Ela armazena temporariamente os dados e instruções que o processador precisa acessar rapidamente durante a execução de tarefas. A quantidade de memória RAM instalada impacta diretamente na capacidade de processamento simultâneo e na velocidade de execução de programas complexos.
As placas-mãe modernas oferecem diferentes slots para instalação de módulos de memória, com suporte para diferentes padrões, como DDR4 e DDR5. O número de slots varia, podendo chegar a 4, 8 ou mais, dependendo do modelo. A compatibilidade com diferentes velocidades e capacidades de memória também é uma consideração importante na escolha da placa-mãe.
O desempenho da memória é influenciado por fatores como a frequência (medida em MHz), latência e a arquitetura do controlador de memória integrado ao processador. Sistemas com maior quantidade de RAM e velocidades superiores tendem a oferecer melhor desempenho em tarefas que exigem alto processamento de dados, como edição de vídeo, jogos ou aplicações científicas.
3.4. Conectores de Armazenamento (SATA, M.2, PCIe)
Os conectores de armazenamento representam uma das funções mais críticas na arquitetura de uma placa-mãe, facilitando a conexão de dispositivos de armazenamento com diferentes tecnologias e velocidades. As interfaces mais tradicionais incluem SATA, enquanto as mais modernas envolvem M.2 e PCIe.
| Tipo de Conector | Velocidade Máxima Teórica | Compatibilidade | Aplicações |
|---|---|---|---|
| SATA | 6 Gbps (SATA III) | Discos rígidos, SSDs SATA | Armazenamento tradicional, dispositivos de baixa velocidade |
| M.2 | Até 32 Gbps (PCIe 3.0 x4) | SSDs de alto desempenho | Armazenamento rápido, compactado |
| PCIe | Até 16 Gbps por lane (PCIe 4.0) | Placas de expansão, SSDs NVMe | Alta performance em armazenamento e placas de expansão |
A escolha do tipo de conector depende das necessidades de velocidade, capacidade e compatibilidade do sistema. Os SSDs M.2 e NVMe proporcionam taxas de transferência superiores às tradicionais unidades SATA, sendo essenciais para aplicações que demandam alta velocidade de leitura e escrita.
3.5. Placa de Vídeo Integrada e Slots de Expansão
As placas-mãe modernas frequentemente oferecem uma solução integrada de vídeo, especialmente em modelos destinados ao uso doméstico ou de escritório. A placa de vídeo integrada utiliza recursos do processador ou do chipset para gerar a saída gráfica, eliminando a necessidade de uma placa dedicada para tarefas básicas.
Contudo, para tarefas que exigem alto desempenho gráfico, como jogos avançados, edição de vídeos ou modelagem 3D, a placa-mãe disponibiliza slots de expansão PCIe x16. Esses slots permitem a instalação de placas de vídeo dedicadas, que oferecem recursos avançados de processamento gráfico, maior capacidade de memória de vídeo e suporte a tecnologias modernas, como ray tracing e DLSS.
3.6. Conectores de Energia
O fornecimento de energia é uma das funções mais críticas e delicadas na arquitetura da placa-mãe. O conector principal, de 24 pinos, recebe a energia proveniente da fonte de alimentação e distribui para o restante do sistema.
Além disso, o processador requer uma fonte adicional de energia, fornecida por conectores de 4 ou 8 pinos, posicionados próximos ao soquete do CPU. Estes conectores garantem uma distribuição eficiente de energia, especialmente em configurações de alto desempenho, onde overclocking ou componentes de alta potência são utilizados.
3.7. Portas de Entrada e Saída (I/O)
As portas de entrada e saída constituem a interface entre o sistema e o mundo externo. Na parte traseira da placa-mãe, encontram-se conectores para USB, HDMI, DisplayPort, Ethernet, áudio, entre outros. Estes permitem conectar periféricos essenciais, como teclados, mouses, monitores, câmeras, impressoras e dispositivos de armazenamento externo.
Algumas placas também oferecem cabeçalhos internos para conectar dispositivos adicionais, como botões de energia, LEDs de status, ventoinhas de resfriamento, painéis frontais de caixas de computadores e outros periféricos internos.
3.8. Controlador de Áudio e Rede
Os controladores integrados de áudio e rede representam uma grande vantagem na configuração de sistemas domésticos e profissionais. O controlador de áudio fornece saída de som de alta qualidade, suportando tecnologias como áudio HD, Dolby e DTS, além de entrada para microfones.
O controlador de rede, por sua vez, oferece conexões Ethernet de alta velocidade, além de suporte a Wi-Fi integrado em modelos específicos, possibilitando conectividade sem fio de alta performance. Essas funções eliminam a necessidade de placas adicionais, reduzindo custos e simplificando a montagem do sistema.
3.9. Bateria CMOS
A bateria da placa-mãe, geralmente uma bateria do tipo CR2032, tem como função manter as configurações do BIOS/UEFI e o relógio em funcionamento mesmo quando o sistema está desligado. Ela garante que informações como a data, hora e configurações de boot sejam preservadas, facilitando a inicialização do sistema na próxima sessão.
3.10. BIOS/UEFI: O Firmware de Controle
O BIOS (Basic Input/Output System) ou UEFI (Unified Extensible Firmware Interface) é o firmware que inicia o computador, realizando verificações e preparando o sistema para o carregamento do sistema operacional. O UEFI, mais avançado, oferece uma interface gráfica, suporte a discos de maior capacidade e inicialização mais rápida.
O firmware também possibilita configurações detalhadas de hardware, overclocking, gerenciamento de energia e atualização de componentes, sendo uma ferramenta fundamental para otimização e manutenção do sistema.
4. A Importância de uma Escolha Criteriosa da Placa-Mãe
A seleção adequada da placa-mãe deve ser feita considerando as necessidades específicas do usuário e o perfil de uso do sistema. Para aplicações de alta performance, como jogos, edição de vídeo ou uso profissional intensivo, uma placa-mãe de alta qualidade garante maior estabilidade, suporte a componentes avançados e maior potencial de expansão.
Além disso, fatores como compatibilidade com o processador, quantidade de slots de RAM, suporte para múltiplas placas de vídeo, conectores de armazenamento e variedade de portas USB e de entrada/saída devem ser considerados na decisão de compra.
Indicadores de qualidade, como o gerenciamento térmico, eficiência na distribuição de energia e suporte a tecnologias futuras, contribuem para a durabilidade e desempenho do sistema ao longo do tempo.
5. Conclusão
A placa-mãe é, sem dúvida, o componente central de qualquer sistema de computação. Sua complexidade, diversidade de componentes e papel de interconexão fazem dela uma peça-chave na construção de sistemas eficientes, confiáveis e escaláveis. Conhecer detalhadamente seus componentes e suas funções permite uma escolha mais consciente e uma otimização do desempenho do sistema.
Para profissionais e entusiastas, entender a interação entre os componentes da placa-mãe é essencial para garantir a compatibilidade, estabilidade e potencial de upgrade do sistema. A evolução tecnológica contínua exige atualização constante do conhecimento, garantindo que as plataformas utilizadas estejam alinhadas às demandas atuais de velocidade, capacidade e conectividade.
O entendimento aprofundado sobre a estrutura e componentes da placa-mãe, explorado neste artigo, revela a complexidade e a importância de um componente muitas vezes subestimado, mas vital para o funcionamento de todo o sistema de computação. Investir na escolha correta e na manutenção adequada dessas placas é investir na longevidade, performance e confiabilidade do seu sistema.
